วัตถุประสงค์

1. เพื่อให้นิสิตสามารถใช้งานเครื่องมือในชุดการพัฒนาโปรแกรม PIC ได้
2. เพื่อให้นิสิตเกิดทักษะในการเขียนโปรแกรมภาษา Assembly มากขึ้น
3. เพื่อให้นิสิตเข้าใจหลักการทำงานของ LED และสามารถต่อพ่วงเข้าใช้งานกับวงจรดิจิตอลได้
4. เพื่อให้นิสิตเข้าใจโครงสร้างและการทำงานของสวิตซ์แบบ Mechanic

อุปกรณ์ที่แจกให้

• LED 7 ดวง 1 แถว
• ตัวต้านทานขนาด 1 K จำนวน 2 ตัว

• สวิตซ์ 1 ตัว

เอกสารที่เกี่ยวข้อง/อ้างอิง

• การทำงานของ LED

• สวิตซ์ Bounce และ การ Debounce

การทดลอง

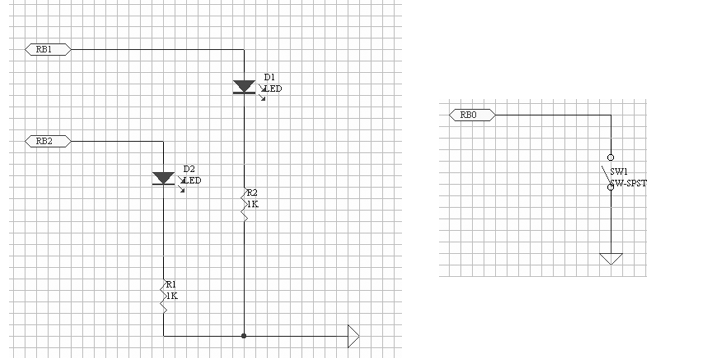

1. ให้นิสิตต่อ LED 2 บิต เข้ากับ Port B (RB1, RB2) และต่อสวิตซ์เข้ากับ Port B (RB0) LED ของ PIC บนบอร์ดทดลองตาม Block Diagram ที่แสดงให้

(ข้อควรระวัง ควรตรวจสอบขาของบอร์ดให้ถูกต้องก่อนทำการต่อ RB0, RB1 และ RB2 คือ ขา 33 ถึง 35 ตามลำดับ)





2. จงเขียนโปรแกรมเพื่อทำการอ่านค่าสวิตซ์จาก RB0 แล้วมาแสดงผลที่ RB1 และ RB2 โดยให้ 1. RB1 สว่างและ RB 2 ดับ เมื่อมีการกดสวิตซ์ และ 2.RB1 ดับและ RB2 สว่างเมื่อไม่มีการกดสวิตซ์ (ตามตัวอย่าง)

List p=16f877 include ORG 0000 ; Initialize PORTB BCF STATUS, RP1 ; Set memory Bank 1. BSF STATUS, RP0 MOVLW 0x01 ; Set port direction RB0 In, RB1, RB2 Out. MOVWF TRISB BCF OPTION_REG,7 ; Enable pull-ups for PORTB BCF STATUS, RP0 ; Set memory Bank 0. START: ; Read Data From RB0 BTFSC PORTB, 0 ; Write RB1, RB2 GOTO SET01 BSF PORTB, 1 BCF PORTB, 2 GOTO START SET01: BCF PORTB, 1 BSF PORTB, 2 GOTO START END



3. ทำการ Assembler และตรวจสอบจนกระทั่งไม่พบข้อผิดพลาด

4. Download โปรแกรมที่ได้ (.BIN) ลงสู่ Microcontroller PIC ผ่านทางบอร์ดสำหรับการโปรแกรม พร้อมแสดงการทดสอบการทำงาน

5. ดัดแปลงโปรแกรมดังกล่าวเพื่อให้ไฟติดและดับสลับมีการเปลี่ยนสถานะเมื่อมีการ Click ที่สวิตซ์ดังนี้
